Z560Y傘齒輪焊接電站閘閥

- 產品型號:
- Z560Y
- 產品口徑:
- 6-250mm
- 產品壓力:
- 16.0-32.0MPa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[Z560/1Y傘齒輪焊接電站閘閥]詳細資料：

產品名稱規格：國標電站閘閥 Z561Y-300LB傘齒輪電站閘閥、自密封閘閥PN16.0～32.0MPa DN15～225mm

產品型號：Z561Y-16C、Z561Y-25C、Z561Y-32C、Z561Y-40C、Z561Y-64C、Z561Y-100C、Z561Y-150C、Z561Y-200C

產品引用標準：

設計與制造：E101 JB/T3595 DL/T531

結構長度：E101 JB2766 GB/T15188.1

壓力溫度等級：E101 JB/T3595

試驗與檢驗：E101

產品用途：

傘齒輪焊連接的閘閥適用于公稱壓力PN16.0～32.0Mpa，工作溫度≤540℃（其中P(57)170V工作溫度為570℃）的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽酸性介質等。操作方式等。操作方式有：手動、齒輪傳動、電動等

產品結構特點：

1.設計制造按JB/T3395等標準，可與國產設備配套使用。

2.閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。

3.閘板和閥座的密封面采用司太立（stellite）鈷基硬質合金扒焊而成，耐磨、耐高溫

，耐腐蝕，抗擦傷性能好。

4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

5.啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式

二、產品特性：

閥類	傳動方式	連接形式	結構形式	密封面	公稱壓力	閥體材料
閘閥	傘齒輪	焊接	彈性閘板	D802/D812 STL/STL	P54100V、P54140V P54170V、P57170V	WCB-C ZGCr5Mo WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV

說明：Z60Y-P54160V DN25手動電站閘閥，焊接連接彈性閘板，密封面硬質合金，540℃以下公稱壓力16.0MPa閥體為鉻鉬鋼

三、產品性能規范：

產品型號

Z60/1Y-160

Z60/1Y-P54100V

Z60/1Y-200

Z60/1Y-P54140V

Z60/1Y-250

Z60/1Y-P54170V

Z60/1Y-320

Z60/1Y-P57170V

傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y

公稱通徑（DN/mm）

15～50、（2

～16"）

適用溫度/℃

≤425

≤552

≤593

≤550

適用介質

水、蒸汽、氣體、石油產品

試驗壓力（MPa）

公稱壓力PN/MPa

16.0

20.0

25.0

32.0

P54100V

P54140V

P54170V

強度試驗

37.5

6.3

密封試驗

17.6

27.5

35.1

15.4

17.8

18.7

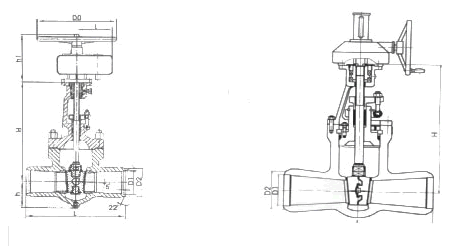

四、凱斯特牌Z560/1Y傘齒輪焊接閘閥外形尺寸國標（手動）：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	外形尺寸及連接尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	L1	d	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

五、凱斯特牌Z560/1Y傘齒輪焊接閘閥磅級電站（手動）：

型號

規格in

外形尺寸及連接尺寸

Z60/1Y-1500Lb

254

671

305

692

406

790

100

483

875

126

559

1055

158

711

1148

Z60/1Y-2000Lb

330

640

368

690

457

806

533

980

118

610

1090

Z60/1Y-2000Lb

330

639

368

680

457

805

533

965

104

610

1070

Z60/1Y-3500Lb

440

745

540

860

六、凱斯特牌Z560/1Y傘齒輪焊接閘閥磅級電站（傘齒輪）：

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560/1Y-1500Lb	8	158	711	813
	10	200	864	998
	12	250	991	1156
	14	280	1067	1287
	16	318	1194	1413
Z560/1Y-2000Lb	8	148	762	935
	10	180	914	1050
	12	222	1041	1150
	14	254	1118	1231
	16	294	1245	1330

七、凱斯特牌Z560/1Y傘齒輪焊接閘閥磅級電站（傘齒輪）：

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560/1Y-2500Lb	6	127	610	928
	8	130	762	851
	10	162	914	1031
	12	210	1041	1166
	14	234	1118	1217
	16	264	1245	1381
Z560/1Y-3500Lb	5	74	616	774
	6	88	692	857
	8	116	846	1041
	10	142	1000	1197
	12	174	1124	1338

訂貨須知：
一、①Z560Y傘齒輪焊接閘閥產品名稱與型號②Z560Y傘齒輪焊接閘閥口徑③Z560Y傘齒輪焊接閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的Z560Y傘齒輪焊接閘閥型號，請按Z560Y傘齒輪焊接閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
