零件名稱
|
材質
|
|
|
GB
|
ASTM
|
|
|
閥體 Body
|
WCB、A105
|
A1 82 F31 6
|
|
彈簧 Spring
|
60Si2Mn
|
31 6
|
|
密封圈 eat
|
|
增強聚四氟乙烯 RPTFE
|
|
球體 Ball
|
A105+ENP
|
A182F316
|
|
鍵 Key
|
45
|
316
|
|
填料 Stuffing
|
PTFE
|
PTFE
|
|
閥桿 Stem
|
2Cr13+鍍鎳磷 2Cr13+ENP
|
316
|
|
填料壓蓋 Gland
|
WCB
|
A216-WCB
|
|
支架 Yoke
|
WCB A2
|
6-WCB
|
|
壓套 Cover
|
A105
|
316
|
|
“ O”型密封圈“O”Ring
|
橡膠 Rubber
|
橡膠 Rubber
|
|
滑動軸承 Sliding bearing
|
不銹鋼 +PTFE
|
316+PTFE
|
|
螺柱 Stud
|
35CrMoA
|
316
|
|
螺母 Nut
|
35
|
316
|
|
閥蓋 Bonnet
|
WCB A2
|
6-WCB
|
|
閥座 Seat Ring
|
A105+ENP
|
316
|
|
墊片 Gasket
|
柔性石默 +不銹鋼
Craphite+atainless steel |
柔性石默+316
Craphite+316 |
|
底蓋 Bottom cover
|
A105
|
316
|
|
固定軸 Fixed spindle
|
1Cr13
|
A276-410
|
|
螺釘 Screw nial
|
35
|
316
|
|
排污螺塞 Blowoffscrew
|
25
|
316
|
三、主要性能及規范
|
公稱壓力 PN（MPa）
|
最高使用壓力
|
試驗壓力 （MPa）
|
壓力級
|
最高使用壓力
|
試驗壓力 （MPa）
|
||||
|
（Mpa）
|
殼體
|
高壓液密封
|
低壓氣密封
|
（Mpa）
|
殼體
|
高壓液密封
|
低壓氣密封
|
||
|
1.6
|
1.6
|
2.4
|
1.76
|
0.6
|
CLASS150
|
1.94
|
2.94
|
21.6
|
0.6
|
|
2.5
|
2.5
|
3.75
|
2.75
|
CLASS300
|
5.1
|
7.67
|
5.62
|
||
|
4.0
|
4.0
|
6.0
|
4.4
|
CLASS600
|
10.2
|
15.3
|
11.23
|
||
|
6.4
|
6.4
|
9.6
|
7
|
CLASS900
|
15.1
|
23
|
16.85
|
||
|
1O.0
|
10.0
|
1.5
|
1.1
|
CLASS1500
|
25.1
|
37.5
|
27.5
|
||
|
應用規范
|
結度長度核
|
CB12221-89 ANSI B16.10
|
|||||||
|
法蘭尺寸按
|
JB79-59 GB 9113 HG20592-97 ANSI B16.5
|
||||||||
|
焊接標準按
|
CB12224-89 ANSI B16.25
|
||||||||
|
檢驗試驗按
|
JB/T 9092-89 API 598
|
||||||||
|
適用工況
|
適用介質
|
天然氣、液化氣、石油等介質
|
|||||||
|
適用溫度
|
-28℃~≤150℃
|
||||||||
|
驅動方式
|
蝸輪傳動、氣動、電動、氣液聯動等
|
||||||||

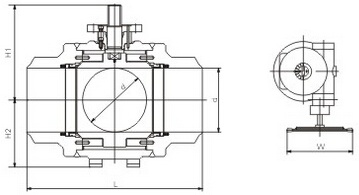

四、蝸輪鍛鋼焊接球閥規格主要尺寸：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
Q347Y
16C 16P 16R |
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
32
|
95
|
230
|
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
43
|
107
|
230
|
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
70
|
142
|
400
|
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
150
|
178
|
500
|
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
200
|
252
|
500
|
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
230
|
278
|
600
|
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
260
|
395
|
600
|
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
283
|
480
|
800
|
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
380
|
585
|
800
|
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
425
|
625
|
800
|
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
492
|
720
|
800
|
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-34
|
555
|
840
|
830
|
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
675
|
1050
|
830
|
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-41
|
850
|
1150
|
830
|
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
Q347Y
25 25P 25R |
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-18
|
32
|
95
|
230
|
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-18
|
43
|
107
|
230
|
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-18
|
70
|
142
|
400
|
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-23
|
150
|
178
|
500
|
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-25
|
200
|
252
|
500
|
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-25
|
230
|
278
|
600
|
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-25
|
260
|
395
|
600
|
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-30
|
283
|
480
|
800
|
|
|
300
|
648
|
485
|
430
|
390
|
40
|
16-30
|
380
|
585
|
800
|
|
|
350
|
762
|
550
|
490
|
448
|
44
|
16-34
|
425
|
625
|
800
|
|
|
400
|
838
|
610
|
550
|
505
|
48
|
16-34
|
492
|
720
|
800
|
|
|
500
|
991
|
730
|
660
|
610
|
52
|
20-41
|
555
|
840
|
830
|
|
|
600
|
1143
|
840
|
770
|
718
|
56
|
20-41
|
675
|
1050
|
830
|
|
|
700
|
1346
|
955
|
875
|
815
|
60
|
24-48
|
850
|
1150
|
830
|
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
Q347Y
40 40P 40R |
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
76
|
18
|
4-18
|
32
|
95
|
230
|
|
|
50
|
216
|
160
|
125
|
100
|
88
|
20
|
4-18
|
43
|
107
|
230
|
|
|
65
|
241
|
180
|
145
|
120
|
110
|
22
|
8-18
|
70
|
142
|
400
|
|
|
80
|
283
|
195
|
160
|
135
|
121
|
22
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
230
|
190
|
160
|
150
|
24
|
8-23
|
150
|
178
|
500
|
|
|
125
|
381
|
270
|
220
|
188
|
176
|
28
|
8-25
|
200
|
252
|
500
|
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
8-25
|
230
|
278
|
600
|
|
|
200
|
502
|
375
|
320
|
282
|
260
|
38
|
12-30
|
260
|
395
|
600
|
|
|
250
|
568
|
445
|
385
|
345
|
313
|
42
|
12-34
|
283
|
480
|
800
|
|
|
300
|
648
|
510
|
450
|
408
|
364
|
46
|
16-34
|
380
|
585
|
800
|
|
|
350
|
762
|
570
|
510
|
465
|
422
|
52
|
16-34
|
425
|
625
|
800
|
|
|
400
|
838
|
655
|
585
|
535
|
474
|
58
|
16-41
|
492
|
720
|
800
|
|
|
500
|
991
|
755
|
670
|
612
|
576
|
62
|
20-48
|
555
|
840
|
830
|
|
|
600
|
1143
|
890
|
795
|
730
|
678
|
62
|
20-54
|
675
|
1050
|
830
|
|
|
700
|
1346
|
995
|
900
|
835
|
768
|
68
|
24-54
|
850
|
1150
|
830
|
