一、 產品[Q914F/Q915F電動內螺紋三通球閥]說明：
產品名稱：電動內螺紋三通球閥
產品型號：Q914F/Q915F
產品簡介：電動內螺紋三通球閥可分為L形和T形，L形（Q914F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q915F）三通球閥用于介質分流、合流及流向切換。T形三通球閥可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。電動三通球閥采用AOX型回轉式角行程電動執行機構，以AC 220V、AC 380V或DC 24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。
內螺紋三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
結構特點及用途：
1． 三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q914F球閥執行標準
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4 結構長度：JD-2002
二、精小型電動執行器主要性能參數：
|
主要性能參數 |
精小型電動執行器型號 |
||||||||
|
KFF-05A |
KFF-10A |
KFF-15A |
KFF-20A |
KFF-40A |
KFF-50A |
KFF-60A |
KFF-100A |
KFF-200A |
|
|
輸出扭矩 |
50N.M |
100N.M |
150N.M |
250N.M |
400N.M |
500N.M |
600N.M |
1000N.M |
2000N.M |
|
90°動作時間 |
20S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
45S |
50S |
100S |
|
回裝角度范圍 |
0~360° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
|
電機功率 |
15W |
25W |
35W |
45W |
60W |
90W |
90W |
120W |
120W |
|
整機重量 |
2.6KG |
3.7KG |
4.2KG |
6.7KG |
7.2KG |
7.3KG |
7.8KG |
11.2KG |
11.3KG |
|
執行電源 |
AC110V AC220V AC380V DC24V AC24V |
||||||||
|
絕緣電阻 |
100M/500VDC |
||||||||
|
耐壓等級 |
1500VAC 1分鐘 |
||||||||
|
安裝方位 |
360°任意角度安裝 |
||||||||
|
電氣接口 |
G1/2 防水電纜接頭、電源線、信號線各一根 |
||||||||
|
環境溫度 |
-30°C~+60°C |
||||||||
|
控制類型 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
||||||||
三、電動內螺紋三通球閥的材料材質:
|
公稱通徑mm |
DN15-DN300 |
|||
|
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
2Cr13、(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
閥座密封 |
增強聚四氟乙烯 、對位聚苯 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
適用工況 |
適用介質 |
蒸汽、水、油品 |
硝酸堿類腐蝕性介質 |
醋酸類腐蝕性介質 |
|
適用溫度 |
聚四氟乙烯≤180℃，對位聚苯≤300℃ |
|||
四、Q914F、Q915F電動球閥的技術參數:
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系系數KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
||
|
公稱壓力PN(MPa) |
1.6、2.5、4.0、6.4 |
||||||||||||
|
球芯轉角 |
0~90° |
||||||||||||
|
球芯型式 |
L型或T型 |
||||||||||||
|
流量特性 |
快開式或比例調節式 |
||||||||||||
|
連接形式 |
法蘭式、管螺紋式(G”) |
||||||||||||
|
電動執行機構 |
型號 |
HL系列、3810R系列、PSQ系列、HQ或QB型 |
|||||||||||
|
電源電壓 |
AC220V、AC380V、DC24V |
||||||||||||
|
作用形式 |
開關型/調節型(隔爆型) |
||||||||||||
|
調節型 |
信號范圍 |
0～10mA、4～10mA 、1-5VDC |
|||||||||||
|
開關型 |
電信號 |
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 |
|||||||||||
|
氣動執行機構 |
型號 |
DA、GT系列；AW系列 |
|||||||||||
|
氣源壓力 |
0.3～0.7MPa(凈化壓縮空氣) |
||||||||||||
|
配用附件 |
電-氣閥門*********、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構 |
||||||||||||
|
調節型 |
輸入信號 |
電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa |
|||||||||||
|
二位切換型 |
回信電壓 |
AC220V/DC24V/DC110V |
|||||||||||

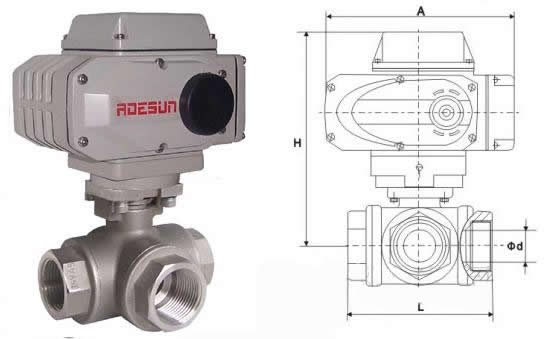

五、L型電動三通球閥（Q914F）和T型電動三通球閥（Q915F）的連接尺寸： 內螺紋連接電動L型三通球閥的連接尺寸:
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
|
11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
|
11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
六、內螺紋連接電動T型三通球閥的連接尺寸
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
|
1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
|
3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
|
1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
|
11/4″ |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
|
11/2″ |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
|
2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
訂貨須知：
一、①電動三通球閥產品名稱與型號②電動三通球閥口徑③電動三通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的電動三通球閥型號，請按電動三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
