一、 產品[Q971W/Y電動對夾式硬密封球閥]說明：
Q971W/Y電動對夾式硬密封球閥適用于兩位切斷、調節的場合。電動對夾式球閥閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，電動對夾式球閥無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾式球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
二、執行標準:
1、 設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
5、通用規格：BS 5351 ("防火" 根據要求遵循BS 6755 )
6、工作溫度：-20℃ 至+450℃ (+280℃ 特殊PPL密封).
7、工作壓力：PN16, PN25 - PN40 - PN64 （根據要求發貨 ）
8、流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。

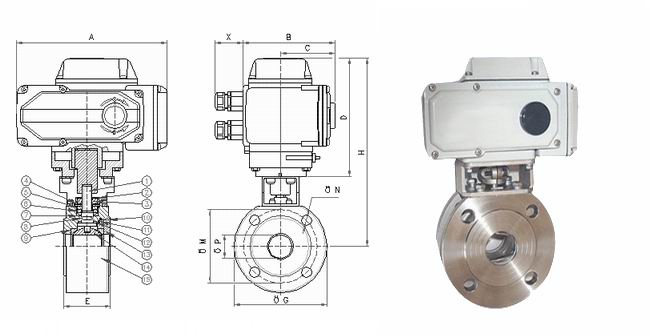

三、主要零件材料:
|
閥門材料 |
|||
|
1) 軸 Shaft |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 螺母夾 Nut holder |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 防松螺母 Lock nut |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 彈簧 Spring |
不銹鋼 ANSI301 |
1.4310 |
UNIX12CrNi 17 07 |
|
5) 墊圈 Washer |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
6) 壓緊環型螺母 Gland nut ring |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
7) 頂部密封 至p sealing ** |
聚四氯乙烯 P.T.F.E. |
|
|
|
8) O環 O-Ring ** |
氟橡膠 VITON |
|
|
|
9) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
|
10) O環 O-Ring |
氟橡膠 VITON |
|
|
|
11) 環型螺母密封 Ring nut sealing |
聚四氯乙烯 P.T.F.E. |
|
|
|
12) 底部密封 Bot至m sealing |
聚四氯乙烯 P.T.F.E. |
|
|
|
13) 環型螺母 Ring nut * |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
14) 球體 Ball * |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
15) 閥體 Body * |
不銹鋼 ANSI316 |
1.4408 |
|
|
* 不銹鋼304按要求提供 |
|||
四、電動對夾式硬密封球閥尺寸表：國標
|
直徑 |
mm. |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
尺寸 |
mm. |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
|
通徑 |
mm. |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
256,5 |
256,5 |
381 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
156,5 |
156,5 |
242 |
|
C |
mm. |
68 |
68 |
68 |
68 |
94 |
94 |
94 |
94 |
137 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
185 |
185 |
234 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
35 |
38 |
42 |
50 |
60 |
70 |
95 |
118 |
140 |
|
ΦG |
mm. |
90 |
100 |
110 |
130 |
140 |
165 |
185 |
200 |
220 |
|
ΦM |
mm. |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
|
ΦN |
mm. |
M 12/4 |
M 12/4 |
M 12/4 |
M 16/4 |
M 16/4 |
M 16/4 |
M 16/4 |
M 16/8 |
M 16/8 |
|
ΦR |
GAS |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
1/8" |
|
T. of cycle 50/60 Hz |
s. |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
15 - 12,5 |
|
H |
mm. |
234,5 |
237,5 |
243 |
249,5 |
295 |
302 |
325 |
335 |
395 |
|
重量 |
Kg. |
6,7 |
7,3 |
7,9 |
9,3 |
15,4 |
15 |
19,7 |
29,3 |
44,9 |
五、電動對夾式硬密封球閥尺寸表：美標
|
SIZE |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
2 1 / 2 " |
3" |
4" |
5" |
6" |
8" |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
35 |
38 |
40 |
50 |
60 |
72 |
95 |
118 |
140 |
195 |
260 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
訂貨須知：
一、①電動對夾式硬密封球閥產品名稱與型號②電動對夾式硬密封球閥口徑③電動對夾式硬密封球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的電動對夾式硬密封球閥型號，請按電動對夾式硬密封球閥號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
