產品簡介：YJ41HF抗生素不銹鋼截止閥啟閉件(閥瓣)由閥桿帶動,沿閥座(密封面)軸線做直線升降運動，從而使管路接通或切斷。與閘閥比較，此閥結構較簡單，通常在閥體和閥瓣上只有一個密封面，密封面積小，節省貴重材料、成本低，因而制造工藝性比較好，便于維修。密封面磨損及擦傷較輕，密封性好。啟閉時閥瓣與閥體密封面之 間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。開啟高度小，一般僅為閥座通道直徑的1/4，結構緊湊，節省安裝空間。本閥具有較強的殺菌、清毒功能，防止產品染菌。廣泛用于生物發酵、醫藥 和啤酒發酵、氨基酸發酵、生物農藥發酵、生物肥料發酵、各種抗生素發酵、生物、生化、化學制藥的物料、水、汽、冷的控制等領域，底部可以根據客戶需要開設排泄孔，耐高溫使用壽命長，無死角達到零泄漏水平。
二、結構特點及工作原理
　　YJ41HF抗生素截止閥由閥體、YPT排氣閥、閥瓣、閥桿、閥蓋、手輪等零件組成。閥體采用北京式不銹鋼鑄造而成。流線型的流道，使得壓力損失小。底部有一通孔，配上小形球閥或截止閥，起到排濁氣或排廢水的作用，使閥體保持清潔。閥瓣密封圈采用耐高溫聚四氟乙烯復合材料制成。(最高溫度可達 ≤120℃)靠螺釘固定在閥瓣上，與閥座密封確保無內外漏，壽命長、耐腐蝕。密封墊可更換，拆卸更方便，維護費用低。閥座密封圈用不銹鋼制成，或在鑄鋼閥體上直接加工出密封面。此閥瓣為平板形平面密封，閥瓣在裝配時有一定的 晃量，閥瓣可以自動找正并和閥座密封面吻合，因而對閥瓣的導向要求并不重要；閥瓣是在沒有被旋轉時落在 閥座上的，密封副之間就不會產生摩擦，因此對密封面材料抗擦傷的要求也不嚴格。同時，由于管道應力導致 閥座的內孔圓度變形時，也不會影響密封性能。缺點是介質中的固體顆粒和沉淀物易損傷密封面，其密封原理 是當介質從閥瓣下方流入時，所施加的密封力必須等于或大于密封面上所產生的必需比壓和介質向上的作用力之和。因此密封形式為強制密封，在閥門關閉時必須向閥瓣施加足夠的力，達到密封必須比壓以上，才能實現密封。平板形閥瓣相配閥桿采用帶對開環的壓蓋連接式，因為使用對開環，使閥瓣沿閥桿球形支撐點的球心有一定的晃量，便于閥瓣自動找正閥座的密封面，實現密封。距離閥瓣上方30mm閥桿上設有限程錐形環，而螺紋在閥桿上部，為上螺紋閥桿結構，傳動螺紋位于閥桿上部并處于閥蓋填料箱之外，螺紋不接觸介質，因此不會受到介質腐蝕，也便于潤滑。上螺紋閥桿不易歪斜，能保證閥瓣與閥座的良好對中，有利于密封。填料函設計深度不受限制，易防止產生外泄漏。該填料函的環形腔室內從上部填料壓蓋到底部臺肩之間裝有填料。在填料函的下部設有上密封，該上密封與閥桿所帶相應的密封配接,當閥門全開時，用來隔離系統介質與填料接觸。填料設置于閥蓋，閥蓋與閥體用雙頭螺絲、螺母固定。閥桿螺母固定在閥蓋支架上，為防止轉動使連接牢固。 閥桿頂部采用四方與手輪連接，然后用六角螺母壓緊，這樣旋轉手輪就可以開啟或關閉此閥。密封性能好，使用壽命長，密封墊、閥體中道密封圈，閥桿填料全部采用優質聚四氟乙烯材料。
三、工作原理　　
　　 YJ41HF抗生素不銹鋼截止閥為旋轉升降運動，手輪固定在閥桿頂端。當順時針方向旋轉手輪時，閥桿螺紋下旋，閥瓣密封面與閥座密封面緊密封接觸，達到關閉狀態；當逆時針方向旋轉手輪時，閥桿螺紋上旋，閥瓣密封面與閥座密封面脫開，開啟。
　　YJ41HF抗生素不銹鋼截止閥為“低進高出”，閥門由全開位置開始關閉的階段，操作為所需克服的阻力是閥桿和填料的摩擦阻力和介質壓力在閥瓣截面上(軸向)造成的推力，隨著閥瓣的下降，流體在閥瓣前后形成壓 差，阻止閥瓣下降，而且這個阻力會隨差閥瓣的下降而迅速增大，隨著閥門完全關閉，閥桿旋加強制的密封力 ，閥瓣前后壓差達到介質工作壓力的最大值，此時閥桿承受最大關閉力矩。在閥門開啟過程中，介質壓力或閥瓣前后壓差形成的推力與閥門開啟方向相同，但應該指出的是，在開啟瞬間，因為要克服密封面間較大的靜摩 擦力矩，此時的開啟操作力矩有可能還會超過關閉力矩。
　　YJ41HF抗生素不銹鋼截止閥當作業完華后，還殺菌、清毒，防止產品染菌。YPT排氣閥起到了排放清潔后的污物。使此閥保持抗菌。

五、YJ41HF抗生素截止閥壓力試驗MPa

六、YJ41HF抗生素截止閥主要零件材料及性能參數

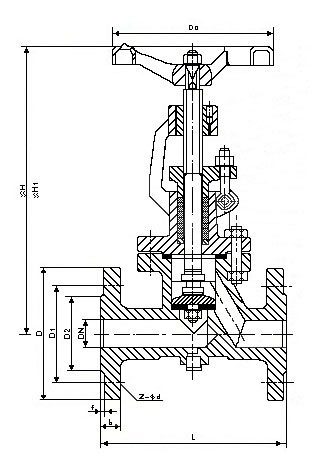

七、PN 1．6MPa規格主要尺寸

2.5MPa規格主要尺寸

訂貨須知：
一、①鑄鋼截止閥產品名稱與型號②鑄鋼截止閥口徑③鑄鋼截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的鑄鋼截止閥型號，請按鑄鋼截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
