一、產品[Z6S43H 氣動平板閘閥]的詳細資料：

系列型號：Z6s43(4)WF(Y、H)
連接方式：法蘭
結構形式：3-單閘板、4-雙閘板
密封性質：H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金
公稱通徑：DN50～700mm，NPS2"～28"
公稱壓力：PN1.0～16.0MPa，Class150～900Lb

 產品介紹：本公司生產的注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。該系列氣動平板閘閥閥門具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石、油、氣、長輸管線等領域。

工作溫度：-29℃～129℃閥體材料鑄鋼（WCB）MPa：1.0，2.5，4.0，6.4，10.0
1.閥門的設計與制造符合JB／T298-91＜管線用鋼制平板閘閥＞規定。
2.本閥門兩端尺寸，按  JB79-59  標準加工。
3.抗硫型平板閘閥材料參照MR0175-90＜油田設備用抗硫應力裂紋的金屬材料＞的規定。
尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
二、氣動平板閘閥特點： 　　
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門,本類閥門在管道中一般應當水平安裝。

2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。 　　
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。 　　
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全。 　　
5、全封閉結構，防護性能好，可適應全天候要求。 　
三、氣動平板閘閥工作原理： (雙重密封、自動泄壓、免維護) 　　
1、閥門內部壓力相當時，閘板處于閉合狀態，閥座表面PTFE密封環形成初始密封，每次閥門開或關時，閥座圈能清潔閘板兩側。 　　
2、對閥門施加管理壓力時，壓力作用于閘板，迫使它貼近出口閥座上PTFE環，壓縮它直到閘板停在鋼制閥座上，這樣，就形成了雙重密封，首先是PTFE對金屬密封，然后是金屬對金屬密封，閥座也被牢固地?fù)斓桨疾?，在這一點，O形圈阻止任何后部介質流。 　　
3、閥體壓力泄放后，形成進口密封，管道壓力作用于進口閥座，使其移向閘板，這時形成PTFE對金屬的密封，同時，O形圈與閥座凹槽形成緊密的密封 　　
4、閥門自動泄放多余的壓力，當閥體壓力大于管道壓力時，由于熱膨脹，進口閥座推向凹槽，閥體內多余的壓力在閥座與閘板之間泄放到管道中。

四、氣動平板閘閥根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

五、氣動平板閘閥執行標準：

六、氣動平板閘閥性能規范：

七、氣動平板閘閥零件材料：

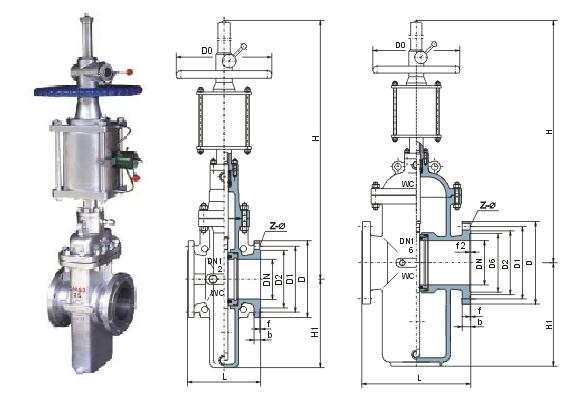

八、氣動平板閘閥外形和連接尺寸 單位Unit：mm

訂貨須知：
一、①Z6S43H 氣動平板閘閥產品名稱與型號②Z6S43H 氣動平板閘閥口徑③Z6S43H 氣動平板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z6S43H 氣動平板閘閥型號，請按Z6S43H 氣動平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
